RHESCA 5200TN 可焊性测试仪怎么样？性能解析与应用场景！

2025-08-01

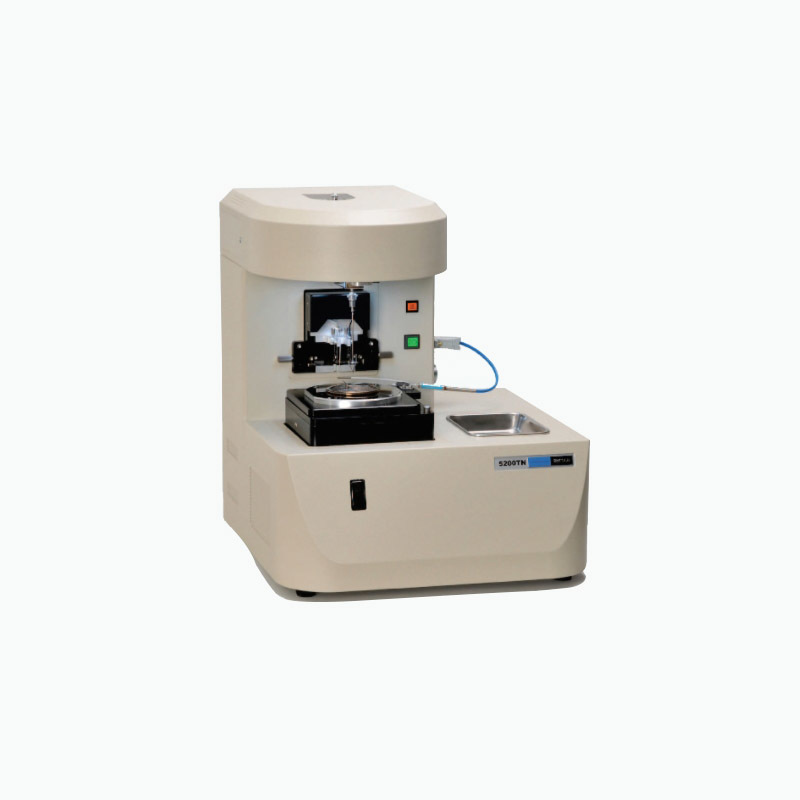

在电子制造的质量管控环节，可焊性测试如同 “体检报告”，直接决定元器件能否经受住焊接工艺的考验。Rhesca 5200TN可焊性测试仪作为日本 Rhesca 公司的旗舰级可焊性测试仪，凭借其精准的测量能力和广泛的适应性，成为汽车电子、航空航天等高端制造领域的标配设备。其性能优势与应用场景的深度适配，恰好诠释了专业设备在精密制造中的不可替代性。

核心性能：从 “定性判断” 到 “定量分析” 的突破
可焊性测试的核心是评估金属表面被焊料润湿的能力，传统方法依赖人工目视判断，误差率超过 20%。而 Rhesca 5200TN 采用 “润湿平衡法” 原理，通过高精度传感器实时捕捉焊料与测试样品的相互作用：当测试探针浸入熔融焊锡时，设备能以 0.01 秒的间隔记录润湿力变化，生成完整的 “润湿曲线”，并自动计算出润湿时间、最大润湿力等关键参数，测量精度达 ±1%。这种量化分析能力，让可焊性评估从 “合格 / 不合格” 的模糊判断，升级为可追溯的数字指标。
设备的温控系统同样值得关注。其焊锡槽采用红外加热与 PID 闭环控制，温度波动控制在 ±0.5℃，能精准模拟波峰焊（250-260℃）、回流焊（210-230℃）等不同工艺的温度环境。相比之下，普通设备的温控误差常超过 ±2℃，可能导致测试结果与实际生产工况脱节。在传感器材质上，Rhesca 5200TN 的测试探针采用耐蚀合金，可承受 5000 次以上测试无损耗，而国产设备的探针往往在 1000 次测试后就会出现氧化变形。
技术细节：暗藏的 “精密密码”
为适应不同元器件的测试需求，Rhesca 5200TN 设计了多重灵活配置。其探针升降速度可调范围为 0.5-5mm/s，能匹配引脚粗细不同的元器件 —— 例如测试 0.1mm 超细引脚时，可选择低速模式避免机械损伤；测试大尺寸连接器时，高速模式能缩短测试周期。设备还内置 100 组标准测试程序，涵盖 IPC-A-610、J-STD-002 等国际标准，支持一键调用，无需反复调试参数。
在数据处理方面，该设备配备 10.1 英寸触摸屏，可实时显示润湿曲线并自动生成测试报告，报告包含峰值润湿力、零交叉时间等 6 项核心指标，且支持 PDF 格式导出与 U 盘存储。更重要的是，其数据重复性误差≤3%，这意味着同一批次样品连续测试 10 次，结果偏差不会超过 ±0.3 秒，为批量生产的质量一致性提供了可靠保障。
应用场景：覆盖高端制造全链条
在汽车电子领域，Rhesca 5200TN 的高稳定性使其成为车载 MCU 芯片测试的首选。汽车级芯片的引脚间距常小于 0.5mm，要求可焊性测试的重复性误差必须控制在 5% 以内，否则可能因测试误判导致行车电脑故障。某新能源汽车厂商的实践显示，引入该设备后，PCB 板的焊接不良率从 1.2% 降至 0.3%，年减少返工成本超 80 万元。

在航空航天制造中，设备的宽温测试能力发挥关键作用。针对卫星通信模块的镀金引脚，需在 280℃的高温焊锡中测试可焊性，Rhesca 5200TN 能稳定保持焊锡温度，确保测试数据与太空环境下的焊接表现一致。而在消费电子领域，其快速测试模式（单次测试耗时≤10 秒）可满足手机主板连接器的批量检测需求，某头部手机厂商的产线数据显示，该设备的测试效率是传统设备的 3 倍，单日可完成 5000 个连接器的检测。
此外，在医疗电子的植入式设备生产中，Rhesca 5200TN可焊性测试仪的无铅焊锡兼容能力至关重要。由于医疗产品禁止使用含铅焊料，设备需适配 Sn-Ag-Cu 系无铅焊锡，其特殊的焊锡槽涂层可避免锡渣生成，保证测试数据的稳定性。
从技术参数到实际应用，Rhesca 5200TN 的每一项性能设计都指向 “精准可控” 这一核心需求。在电子制造向微型化、高可靠性发展的今天，这种将细节做到极致的专业设备，正是质量管控体系中不可或缺的 “把关人”。

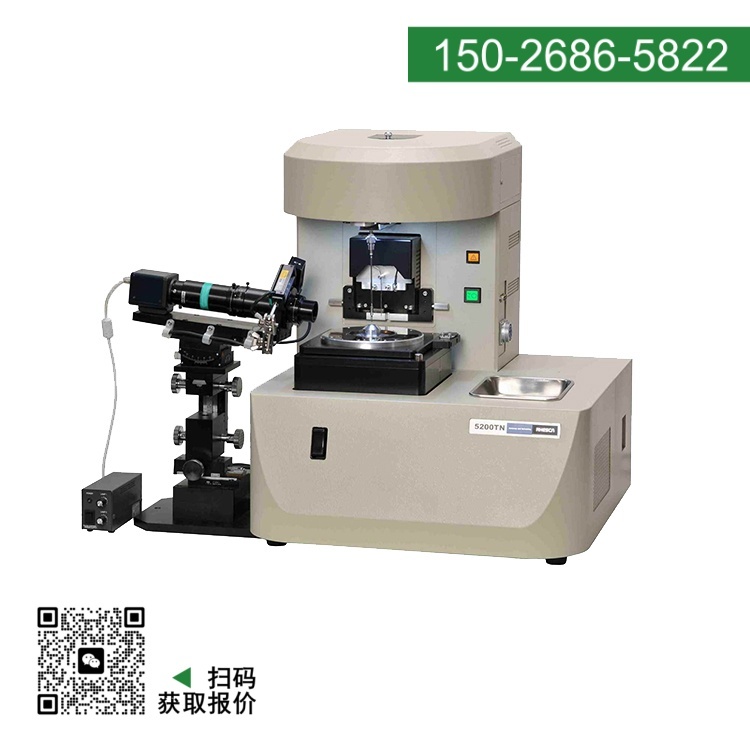

上海衡鹏集团是日本RHESCA中国总代理，其代理产品包括RHESCA可焊性测试仪。保证日本原装进口、现货直发，并且免费提供技术服务支持。想了解更多信息，可扫右侧微信二维码或拨打150-2686-5822，与负责人直接沟通。
