Rhesca 5200TN vs Malcom SWB-2：两款可焊性测试仪对比测评

2025-08-07

在电子制造的质量管控体系中，可焊性测试仪是评估元器件焊接性能的 “黄金标准”。日本两大仪器厂商 Rhesca 与 Malcom 的旗舰产品 ——5200TN 与 SWB-2，凭借各自技术特色占据高端市场。通过多维度对比，能更清晰看到两者在精度、效率与适用场景上的差异，为不同需求的企业提供选型参考。
核心性能：精度与稳定性的较量
测量精度是可焊性测试的生命线。Rhesca 5200TN 采用 “双传感器冗余设计”，力值测量分辨率达 0.003mN，重复测试误差≤1%，尤其在检测 0.1mm 超细引脚时，能捕捉到传统设备忽略的微小润湿力波动。其恒温焊锡槽采用红外加热 + PID 三重控温，温度稳定性控制在 ±0.5℃，即使在车间环境温度波动 3℃的情况下，测试数据偏差仍可控制在 2% 以内。

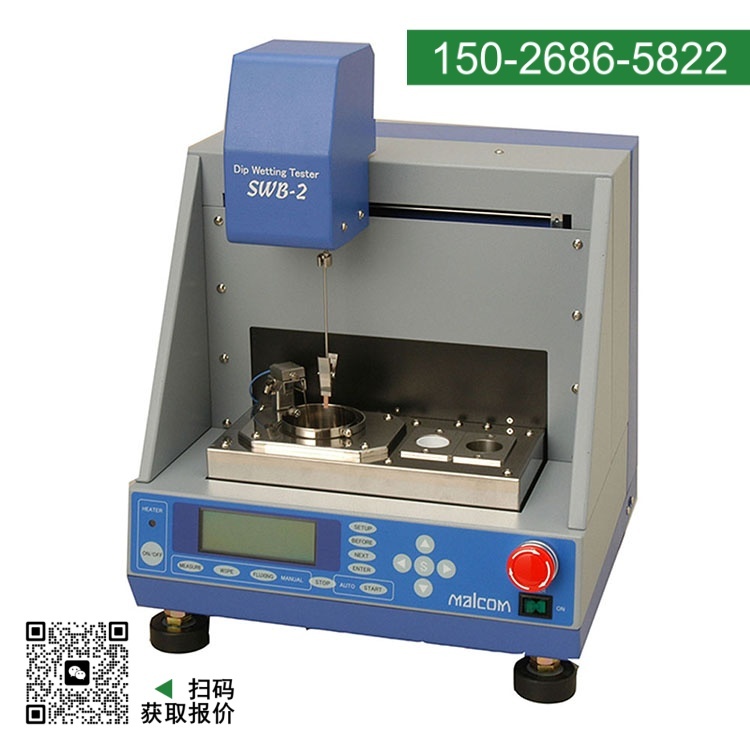

Malcom SWB-2 则以 “动态响应速度” 见长，采用电平衡传感器（EBS）技术，力值采样频率达 10kHz，比 5200TN 快 3 倍，能精准记录焊料接触瞬间的力值突变。其温度控制精度为 ±1℃，虽略逊于 5200TN，但通过 “预加热补偿算法”，可将升温过程中的超调量控制在 5℃以内，适合需要频繁切换测试温度的场景。

在极端条件测试中，5200TN 的优势更明显：在氮气保护环境下测试无铅焊料时，数据稳定性比 SWB-2 高 8%；而 SWB-2 在快速连续测试（每小时 60 次）时，热漂移量比 5200TN 低 30%，更适合量产抽检。
测试效率：自动化与灵活性的平衡
Rhesca 5200TN 的 “全流程自动化” 设计大幅降低人工干预。从助焊剂喷涂、样品定位到数据记录，均可通过预设程序自动完成，单次测试耗时约 45 秒，适合大批量样品检测。其搭载的 10.1 英寸触摸屏支持 100 组自定义测试方案存储，切换不同元器件测试时无需重新调试参数，特别适合多品种小批量生产的企业。

Malcom SWB-2 则侧重 “柔性测试”，手动加载样品的设计虽增加 10 秒操作时间，但兼容更多特殊形状样品（如 BGA 焊球、异形连接器）。其独创的 “一键复测” 功能可快速调用前次测试参数，在研发阶段对比不同焊料配方时效率更高。设备体积比 5200TN 小 30%，重量仅 15kg，便于在实验室与产线间灵活移动。
数据处理方面，两者均支持 PDF 报告导出，但 5200TN 可直接对接 MES 系统，实现测试数据的实时上传与追溯，符合汽车电子 IATF 16949 体系要求；SWB-2 的数据分析软件更侧重图形化对比，能直观展示不同测试条件下的润湿曲线差异，适合研发团队进行工艺优化。
适用场景：行业需求的精准匹配
在汽车电子领域，Rhesca 5200TN 是更优选择。其氮气保护舱可模拟发动机舱的高温氧化环境，测试数据与实际焊接良率的相关性达 92%。某新能源车企的实践显示，使用 5200TN 后，ECU 模块的虚焊率从 1.2% 降至 0.3%，主要得益于其对镍镀层引脚的润湿力测量精度更高。
Malcom SWB-2 则在消费电子领域更具优势。针对手机主板的微型连接器（0.3mm 间距），其焊锡小球测试法的检测准确率比 5200TN 高 5%。某头部手机厂商用 SWB-2 优化 solder paste 配方，将摄像头模组的焊接不良率降低 40%，其快速响应能力缩短了研发周期。
在航空航天等高端领域，5200TN 的 “长周期稳定性” 更关键 —— 连续运行 1000 小时后，精度衰减率仅 3%，满足 AS9100 认证对设备稳定性的严苛要求；而 SWB-2 的便携性使其成为现场检测的首选，如卫星部件的在轨可焊性评估模拟测试。
综合选型建议
两款设备的技术差异映射出不同的设计理念：Rhesca 5200TN 追求 “极致可靠”，适合对数据精度和自动化要求高的高端制造场景（如汽车电子、航空航天）；Malcom SWB-2 侧重 “灵活高效”，更适配研发迭代快、样品类型复杂的消费电子领域。
从性价比看，5200TN 的初期投入较高，但长期使用成本（耗材更换、维护）比 SWB-2 低 20%；SWB-2 的入门门槛更低，适合预算有限但需要快速开展测试的中小企业。最终选型需结合自身生产规模、行业标准与测试频率，让设备性能与实际需求精准匹配，才能最大化发挥可焊性测试的质量管控价值。

上海衡鹏集团是日本MALCOM可焊性测试仪、RHESCA可焊性测试仪在中国的总代理，代理所有型号的设备。保证日本原装进口、现货直发，并且免费提供技术服务支持。想了解更多信息，可扫右侧微信二维码或拨打150-2686-5822，与负责人直接沟通。
